中望3D軟件是一款擁有著全球自主知識產權的高性價比的高端三維CAD/CAM一體化軟件產品,它可以幫助工程師制作模具2D工程圖。有了這款軟件的“自動出圖”功能與自動標注尺的加持下。大大提高了工程師的設計效率,減小了工程圖制作環節的工作強度。但在使用過程中有好多用戶不明白這款軟件的操作步驟,那么今天就讓小編為大家講解中望3D快速完成工程圖制作的圖文教程步驟是怎樣的吧。
中望3D快速完成工程圖制作的圖文教程步驟是怎樣的?
步驟一:制作電極

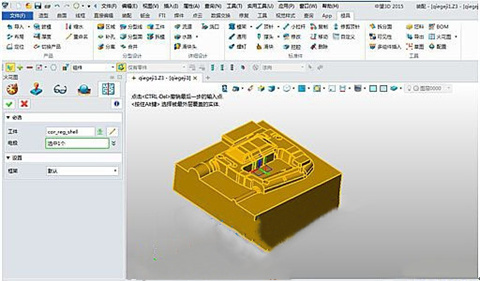

1.選擇命令“”,選擇方向,再選擇脈沖加工面做為電極面,也可以在選項欄設置火花間隙。

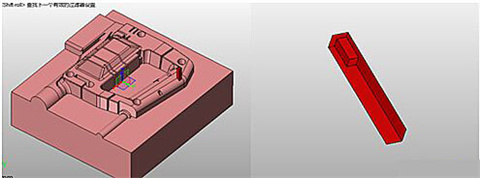

2.選擇好后按“確認”鍵,電極自動生成
3.接下來給電極設計個基座:選擇命令“”,按圖示設置參數和基準標記的方向,也可自定義
步驟二:制作電極工程圖
通過以上幾步操作,電極就制作完成了,現在開始制作電極加工圖:4.選擇命令“”,按圖示選擇工件,即需要火花加工的零件,再選擇電極件,

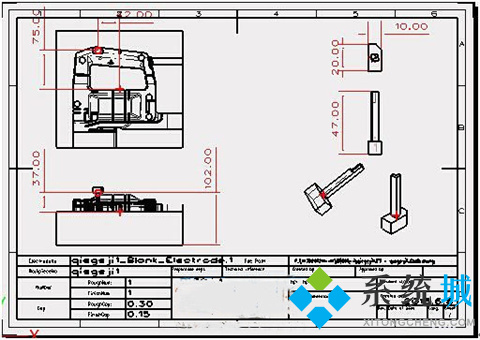

5.點擊“確認”鍵,系統自動跳到制圖模塊,所有加工的視圖自動生成,并自動標注尺寸
以上就是小編為大家講解的中望3D快速完成工程圖制作的圖文教程步驟,希望對大家有所幫助。
