站長資訊網Revit樓梯怎么繪制？樓梯是建筑中的重要組成部分，也是在Revit建模中經常會繪制到的重要元素，但是有很多小伙伴不知道如何使用這款軟件快速繪制出樓梯。不要著急，現在系統城就為大家提供三種Revit繪制樓梯的使用步驟，有需要的小伙伴快來系統城了解一下吧。
Revit官網版是一款功能強大的BIM模型設計工具，這款軟件不僅為用戶提供了能量分析、將圖形導出為gbxml格式，還增強了主體欄桿扶手和墻顯示等多種功能。系統城為大家提供了詳細的安裝下載教程以及快捷鍵說明，有需要的小伙伴快來系統城下載最新的2021Revit(附序列號及秘鑰)中文官網版軟件使用吧。
Revit樓梯怎么繪制?
方法一

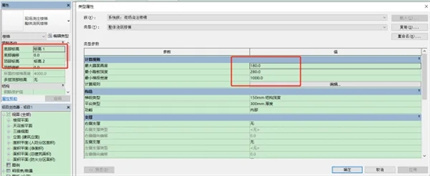

1. 先選擇樓梯的類型，進入編輯模式按照需求修改一下最大踢面高度，最小踏板深度，以及構造相關的內容。

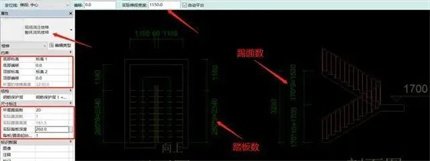

2. 在屬性欄中通過頂部及底部標高來控制樓梯的高度，接下來調節所需踢面數，實際踏板深度，所需踢面數的確定我們可以根據給定的踢面數量+1，或者踏板數量+2來確定。

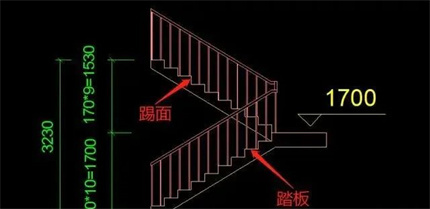

踢面與踏板

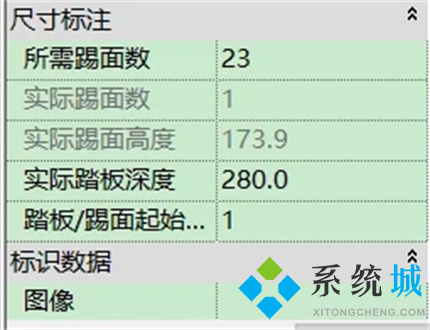

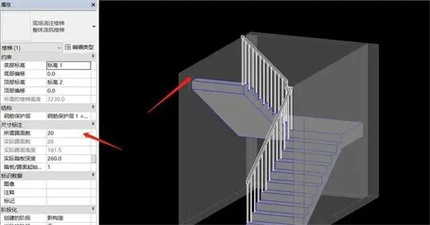

3. 我們在繪制樓梯以后經常會出現高度未達到設定標高的情況(如下)，這時我們只需將左側的所需踢面數-1即可。

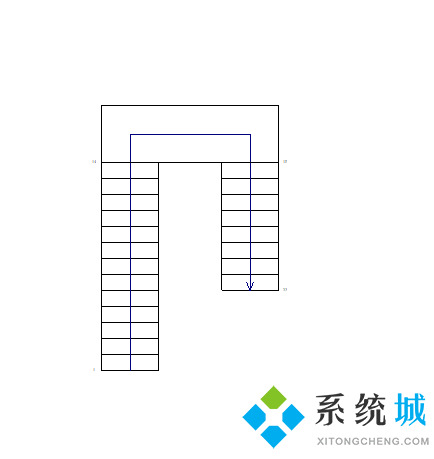

4. 最后完成的樓梯如下，樓梯差一截，或者說高度達不到指定標高的問題已經被解決。
方法二
1.在建筑選項卡中，選擇樓梯選項

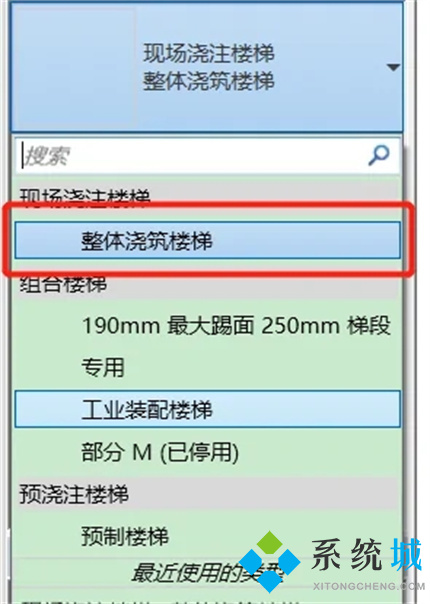

2.在樓梯屬性欄下拉選項中選擇整體澆筑樓梯

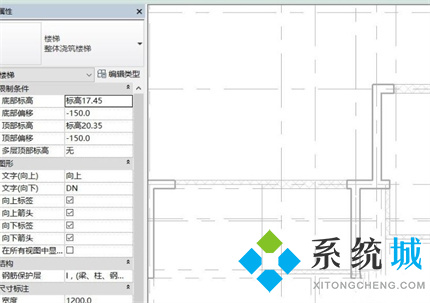

3.設置樓梯標高及相關尺寸

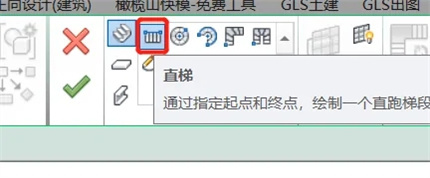

4.在修改選項卡中選擇梯段繪制方式
方法三

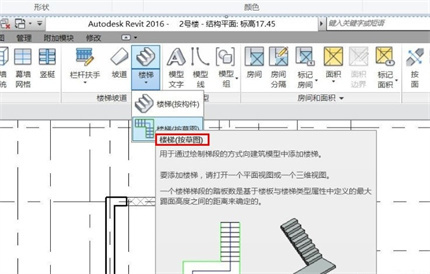

1.首先第一步我們打開軟件之后，在界面中先打開想要繪制樓梯的項目文件，然后點擊建筑模塊的樓梯圖標，在出現的選項中選擇按草圖繪制樓梯的方式。
2.點擊按草圖繪制樓梯之后，軟件的屬性欄就會彈出樓梯的屬性內容，我們根據自己的需求來自定義樓梯的屬性即可。

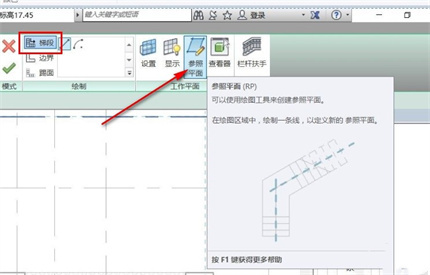

3.定義好樓梯的屬性之后我們根據自己的項目圖紙信息，定位到樓梯要出現的位置，選擇之后點擊上方的參照平面選項，點擊之后會在視圖中繪制輔助軸線定位樓梯。

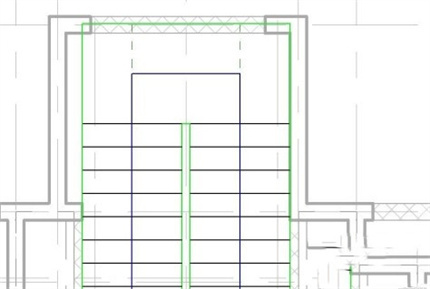

4.定位樓梯的線繪制完成之后，我們雙擊esc鍵就會退出參照平面繪制模式，然后就可以開始繪制樓梯了，點擊梯段/直線即可在視圖中捕捉到定位線開始繪制。

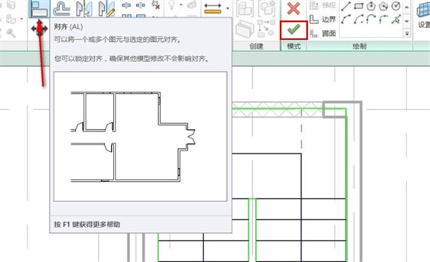

5.繪制完成之后，我們可以使用到上方工具欄中的對齊工具，讓樓梯邊線對齊到就近的剪力墻，對齊之后點擊編輯模式中的小勾圖標，即可完成繪制。

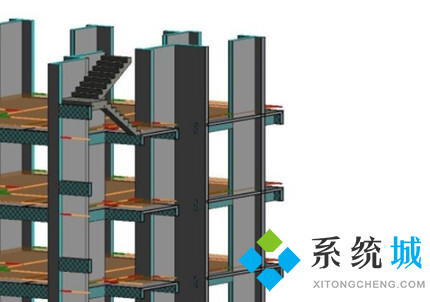

6.完成繪制之后，我們就完成了一層樓梯的標準繪制，點擊三維視圖按鈕可以查看樓梯三維效果，如下圖中所示。
以上就是系統城為大家提供的三種Revit繪制樓梯的使用教程，小編認為第二種最快捷好用，但是三種方法都能完美幫助大家繪制樓梯，系統城感謝您的觀看。
